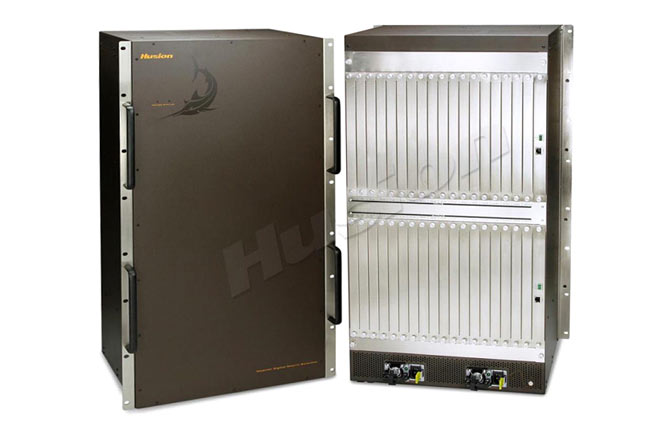

HDC7200是一款集音視頻信號格式轉換器(Converter)，倍線器(Scaler)，傳輸器(Transmitter)與切換器(Cross point )為一體的信號處理、路由設備。支持將多種不同格式的輸入視頻源，包括CV(復合視頻信號)、YUV(分量視頻信號)、S-Video(Y/C)、VGA、HDMI、DVI、SDI、CATx、Fiber信號轉換/切換到任意的信號格式輸出，并支持同步的音頻路由。
產品特征
• 模塊化結構設計，方便系統升級或快速維護；
• 支持最大18塊4路信號輸入卡共計72路輸入信號，包括CV、YUV、S-Video、VGA、HDMI&DVI、SDI、CATX、FIBER各種格式；
• 支持最大18塊4路信號輸出卡共計72路輸出信號，包括CV、YUV、S-Video、VGA、HDMI&DVI、SDI、CATX、FIBER各種格式；
• 支持RS-232、網絡、按鍵面板控制；
• 分離式按鍵面板，支持桌面、嵌墻和機柜安裝，支持多臺矩陣切換器共享一個面板，或多臺面板交叉管理一臺矩陣切換器；
• 支持IOS或Android觸摸平板、智能手機遙控控制，支持視頻預覽；
• 輸入卡帶自動均衡處理，支持HDMI&DVI 36m長線接入；
• 輸出卡帶預加重功能，支持25m~30m長線輸出；
• Autoscaler技術，自動輸出每個相連顯示器的完美圖像解析度視頻；
• 支持音頻同步傳輸，支持音頻加、解嵌；
• 支持風扇速度調節，支持風扇故障報警機制、報警等級設置；
• 支持信號卡狀態查詢和反饋；
• Doubletrack技術，支持音、視頻及控制信號雙向透明傳輸；
• 兼容HDMI1.4，HDCP1.2，DVI1.0 協議的數字視頻信號輸入；
• 雙控制卡熱備，雙電源熱備；
• 高效的散熱管理功能，讓氣流自下而上從每一個板卡流過，實現最佳的冷卻和避免因為高溫工作環境帶來的系統穩定性降低；
技術參數
控制
控制面板：選配
串行主機控制端口：1個雙向RS-232，3.81mm3針螺絲鎖定器
波特率和協議：9600bps波特率，8個數據位，1個停止位，無奇偶校驗
以太網控制端口：1個RJ45 插座
以太網數據速率：10/100Base-T，半雙工/全雙工，帶自動檢測
以太網協議：TCP/IP
以太網默認設置
連接速度和雙工級別 = 自動檢測
IP 地址 = 192.168.1.100
子網掩碼 = 255.255.0.0
默認網關 = 0.0.0.0
DHCP = 關閉
HS-Matrix控制程序
一般規格
電源：插拔式，輸入：100-240VAC，50/60Hz
溫度/濕度：儲存：﹣40~﹢125℃ 工作：0~﹢45℃/40%~65%，非冷凝狀態
冷卻：風扇，從下向上
安裝：支持機架安裝
機箱材料：金屬
尺寸：430mm長×295mm寬×800mm高
產品重量：21.5kg
裝運重量：35kg
震動：ISTA 1A，紙箱內（國際安全運輸聯合會）
認證標準
安全：LVD
EMI/EMC：LVD
環保：符合RoHS的相關規定
